奧林巴斯Stream可以讓您無縫拼接，加工，測量圖像并制作有價值的數據和報表。奧林巴斯的顯微圖像軟件技術可通過簡單流暢的操作提供復雜的結果。

OLYMPUS Stream，設計您心中的工作流程

讓工作流程精簡高效

時間和工作環境同樣重要，這正是OLYMPUS Stream 系統可以個性化設置工作流程的原因。操作界面簡單便捷，只要按照界面指南，便可輕松完成每一步操作，包括圖像的調整和拍攝、測量、創建報表和歸檔--或者其它任何需要進行的操作。因此，無論工作繁簡，您都可以更加高效地完成工作。

創建個人專屬的奧林巴斯系統

OLYMPUS Stream 軟件系統有多種版本可供選擇，可以滿足您的各種需求--無論是OLYMPUS Stream Start 中的基本功能還是OLYMPUS Stream Motion 中的自動控制功能。該軟件系統還具有擴展功能，可配合使用專門的應用程序模塊，從而滿足各種特殊的分析測量的需要。
這正是一款可滿足您所有需要的軟件，每個人都可按照自己的想法創建屬于自己的個人系統--個人專屬系統。

輕松擴展至未來的應用程序

配合OLYMPUS Stream 系統，您可以使用的不僅僅是現在的應用程序，您一樣可以使用未來的應用程序。不管未來如何發展，OLYMPUS Stream 系統方案會始終讓您緊跟科技的步伐。

OLYMPUS Stream 軟件，滿足您的每個需求

用戶界面功能

OLYMPUS Stream Motion 用戶界面示例

從圖像拍攝到創建報表，整個過程中需要的工具窗口會在每一步中顯示。用戶可以輕松快速地進行參數控制。

獲取圖像 將樣本置于系統之上，調整光照以拍攝清晰鮮明的圖像。	測量 僅需點擊鼠標便可拍攝圖像，或使用高級圖像處理技術改善圖像以便測量。
顆粒分析 使用鼠標進行快速測量，或使用鼠標點擊，激活預設的顆粒計數程序進行測量。	創建報表 保存數據并將其導出至自定義報表，報表可以在Microsoft Word 中進行編輯。

可變用戶界面

根據需要，用戶可以重新安排工具窗口布局使之更好地適應自己的工作流程。還可以使用所有必要的功能自定義各項操作的布局。

兼容Microsoft Office

OLYMPUS Stream可以在Microsoft Word 中直接創建專業報表。根據公司需要，用戶可自由更改報表模板和標題。圖像可以進行縮放或使用元數據添加注釋。另外，可使用Excel 進行統計分析和圖表制作，并可輕松將結果導入報表。由于OLYMPUS Stream 采用獨特的壓縮方法，因此用戶無需使用任何其它專門的應用軟件便可保存和查看報表。

我的功能

用戶可以根據最常用的功能，創建簡單直觀的工作流程，從而簡化重復的工作，確保即使是新用戶也可以輕松高效地操作該軟件。

OLYMPUS Stream，適應您的工作流程

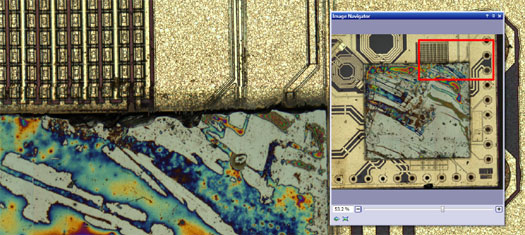

實時圖像導航

使用OLYMPUS Stream 圖像導航功能可以平移、縮放實時圖像或已保存的圖像。圖像導航器界面會隨時在放大后的圖像和未放大的原始圖像上更新顯示位置。使用導航器系統，可以在拍攝圖像之前快速實時地查看樣本的圖像。該用戶界面簡潔、清晰，所有關于圖像的瀏覽和操作都在此界面進行，確?？焖?、直觀地呈現操作結果。

剝落的集成電路

HDR 功能

HDR（高動態范圍）擁有卓越的對比度級別，可以對同時包含明亮高反射性和暗光低反射性的顯微鏡圖像提供優異的對比度。作為奧林巴斯Stream 軟件的構成部分，HDR 算法可以自動以不同的曝光時間拍攝一系列圖像，并在極短的時間內創建各個區域內曝光的合成圖像。該項功能非常適用于金相學中的微型結構、印刷電路板或復合部件。在拍攝拼接、全景（MIA）圖像或在使用內置景深擴展功能（EFI）創建即使帶有不同焦深的圖像時，HDR 圖像功能也同樣適用。

未使用HDR的普通圖像

使用HDR曝光的圖像

即時景深擴展（EFI）

OLYMPUS Stream 軟件可輕松為超出焦深的樣本生成圖像。使用即時景深擴展功能，可以微調焦距從而在Z 軸上組合多幅圖像并將其作為單一圖像輸出。輸出結果可供查看或在X 軸和Y 軸上進行測量。
* 有關適合本解決方案的主要許可，請參閱規格表。

寶石的景深擴展圖像

手動多圖拼接（MIA）

OLYMPUS Stream 軟件的MIA 功能可以為超出視場之外的樣本拍攝全景照片。使用簡單的逐步處理功能便可以輕松快速地拼合圖像。OLYMPUS Stream軟件會快速地將其縫合成一個整體，其輸出的圖像既可以進行簡單的查看也可進行復雜的測量。
* 有關適合本解決方案的主要許可，請參閱規格表。

穿過多個區域的鉑絲的多圖拍攝

奧林巴斯提供省時方案

自動調焦

為了對樣本進行準確的聚焦并快速拍攝圖像，OLYMPUS Stream 配備了兩個自動調焦選項。對于對比度較高的表面，可使用OLYMPUS Stream 基于對比度的軟件自動調焦功能。對于對比度較低的表面，例如鍍膜或透明的材料，可結合奧林巴斯BXiS 顯微鏡系統，使用激光自動調焦單元對材料進行快速可重復的對焦。兩個系統都只需一鍵操作便可生成的聚焦圖像。

宏記錄器

使用OLYMPUS Stream 中的宏記錄器可以預設復雜的圖像處理和測量任務。宏記錄器可記錄逐步處理的步驟，記錄完成后，會將步驟保存。然后，只需一鍵點擊便可執行所有步驟。該功能可讓所有操作員都按相同的設置進行連續輸出。

自動MIA/EFI

鉑絲的拼接圖像

當制作大面積、高分辨率的自動MIA（拼接圖像）圖像時，結合使用OLYMPUS Stream 和電動載物臺便可輕松快速的實現。操作員可使用載物臺導航器工具選擇MIA掃描，該工具會在整個過程中引導操作員進行操作。結合使用自動EFI功能和電動調焦單元時，對于景深之外的圖像，該軟件會推薦用戶使用數量的圖像以便生成聚焦的圖像。

傾斜補償

使用電動系統執行自動MIA 時，OLYMPUS Stream可通過在坐標數據上選擇三點（或更多）來矯正樣本的傾斜。這有利于在拍攝圖像時節省時間并增加載物臺高度調整的可重復性。

OLYMPUS Stream拍攝您需要的圖像

表面視圖

使用電動調焦單元，可自動記錄不同對焦位置的圖像。另外，還可以使用Z-Stack 數據測量校準的Z 軸輪廓和使用3D-EFI功能制作3D 圖像。只需點擊幾次鼠標便可以清晰顯示樣本的三維圖像。
* 有關適合本解決方案的主要許可，請參閱規格表。

硬幣細節

磨損軌道的3D輪廓測量

圖像處理

OLYMPUS Stream 擁有各種濾鏡，可用于邊緣檢測、平滑處理和其它操作。使用處理濾鏡在拍攝的圖像上進行增強和修改處理后，圖像的特征變?yōu)榭梢暬?。為達到最佳效果，可使用預覽顯示檢查圖像或調整濾鏡的效果。另外，在保留珍貴的原始圖像的同時，還可進行圖像的加減和侵蝕算法。

濾鏡（使用DCE濾鏡增強對比度）

運算

從簡單測量到顆粒分析

基本測量

測量操作	光學檢查和質量控制需要經常進行測量。OLYMPUS Stream擁有交互式測量功能，例如，距離、角度、矩形、圓、橢圓和多邊形測量。通過鼠標控制測量，會立刻在圖像上或在實時數據表中顯示測量結果。所有測量結果都會作為記錄與圖像文件一起保存。為了進一步加強精度，如果配合使用奧林巴斯顯微鏡系統，光學數據（如，系統倍率）會被自動采納。

測量結果

綜合數據分析軟件包括OLYMPUS Stream Basic 軟件和其它更高級的軟件。根據需要，數據分析可對數據進行統計學分析，可以計算平均標準差、最小標準差和最大標準差等。所有收集的數據都可通過一鍵操作導入Microsoft Excel。

魔棒

OLYMPUS Stream Essentials 及其它更高級的軟件擁有魔棒工具，可以自動檢測待測樣本的邊緣。使用魔棒工具可以選擇測量點--不論是單線條還是多線條，亦或是不規則物體的多邊測量。

圖層測量

每幅圖像在拍攝并添加注釋后都會分成多層圖像（原始圖像層、測量數據層、注釋層等），這樣用戶在更改、處理文件（平滑處理和∕或變形處理）時就不會影響到測量結果。因此，進行分析和測量時可以輕松保留測量數據。

追蹤

為了控制質量和記錄追蹤，圖像的拍攝狀況是非常重要的。配合OLYMPUS Stream，用戶可以為重要的信息創建校準報表，如：倍率、物鏡型號、像素大小、標尺等。使用更新后的校準信息制作的信息印記可以覆蓋在拍攝的圖像和報表之上。

焊縫測量

OLYMPUS Stream 擁有一組測量選項，專門用于測量焊接時由于高溫引起的幾何變形。只需幾個簡單的點擊操作，即可執行不對稱性、多重垂直線和A- 焊喉的測量。這樣即可對焊接變形進行詳細測量和統計學測量。此類測量可以有效地評估焊接的品質。
* 有關適合本解決方案的主要許可，請參閱本手冊末尾的規格表。

原始圖像

測量：A-焊喉

計數和測量

目標檢測和分類

目標檢測和尺寸分布測量是數碼成像中兩個最為重要的應用。OLYMPUS Stream 內置檢測裝置，該裝置采用閾值法可以穩定地將目標（例如：顆粒、劃痕）和背景區分開來。OLYMPUS Stream 擁有50 多種形狀、尺寸、位置和像素屬性（密度、灰度值）類型的不同參數可供目標分類。 * 有關適合本解決方案的主要許可，請參閱規格表。

OLYMPUS Stream 擁有直觀的工作流程界面

使用直觀的界面和高級自動功能進行專業的測量

點擊材料解決方案 工具窗口中的圖標，可以按通用的國際標準快速、準確地執行最為復雜的圖像分析任務。配合使用電動載物臺，OLYMPUS Stream 通過使用一體化的載物臺通道軟件可以用獨特的方法加速用戶的工作以及可以在多張圖像上進行大量的分析?？梢远x多個掃描區域（圓形或矩形），而且無需進行單調乏味的準備工作即可對這些掃描區域?qū)嵭胁牧辖鉀Q方案。在最后步驟，OLYMPUS Stream可以生成含有單獨結果和綜合結果（需要電動載物臺支持，OLYMPUS Stream Motion 中可用）的報表。

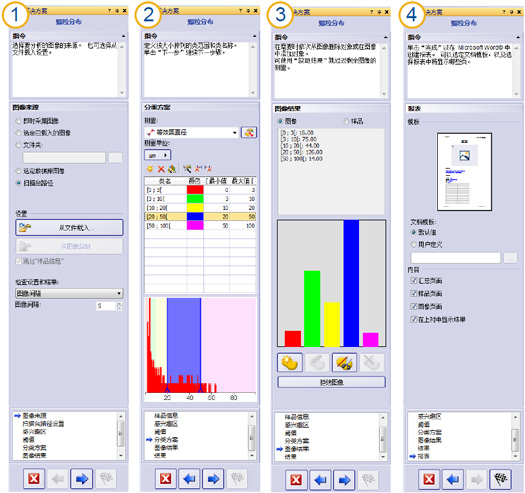

示例：顆粒分布

金相學和材料科學的專門方案

顆粒分布

該解決方案可以輕松使用一系列不同來源的圖像（實時圖像、既存圖像以及拼接圖像）創建顆粒尺寸的分布直方圖?？梢赃x擇各種類型的參數進行測量，也可以根據用戶定義的Bin 或甚至可以通過使用國際標準中適用的各種不同分類輕松生成表示分布情況的圖形。該解決方案為材料解決方案選項中的一體化解決方案，擁有說明從圖像拍攝到創建分析報表的用戶指南。而且通常粒度測量和其他顆粒尺寸測定方法都比較復雜，但是使用該解決方案則可以非常簡單的實施此類測量，因此該解決方案是實施此類測量的理想工具。

濾紙上的殘留物

分類方案

相分析

無機化合物

OLYMPUS Stream Essentials 及其它更高級的軟件皆配有一款全新的一體化解決方案，可以在各種感興趣區（ROI）進行相分析，包括三角形區域、圓形區域、矩形區域和多邊形區域。從樣本信息到分析報表，OLYMPUS Stream 在每一步中都有詳細說明，并協助用戶合并多張圖像的分析結果。

孔隙率

焊接區域的孔隙

該解決方案主要是通過使用ROI（感興趣區，如圓形、三角形、矩形和多邊形）和閾值對孔隙進行測量，不論測量的是面積分?jǐn)?shù)還是表面上的數目。另外，OLYMPUS Stream 還會自動計算圖像上的孔隙密度。而且，還可以只選擇某一特定尺寸范圍的孔隙進行測量，以實現必要的重復測量。根據測量金屬鑄件的孔隙率時所使用的標準，還可以放置或重疊多個ROI。

截點法晶粒度

浸蝕的晶粒結構

該解決方案幫助用戶測量拋光和浸蝕之后的鋼材樣本的晶粒度級別。OLYMPUS Stream 無需費時的手動輸入，即可通過截點法自動計算出晶粒度級別數G。計算結果符合國際標準。 * 有關國際標準，請參閱規格表。

面積法晶粒度

浸蝕的晶粒結構

該解決方案幫助用戶測量拋光和浸蝕之后的鋼材樣本的晶粒度級別。OLYMPUS Stream 使用面積法自動計算出晶粒度級別數G。計算結果符合國際標準。 * 有關國際標準，請參閱規格表。

圖表對比

使用參考圖像覆蓋實時圖像

可以使用標準評級圖與實時圖像或靜態圖像進行比較?？蛇M(jìn)行覆蓋對比，也可使用預覽功能。該解決方案可用于評估ASTM 粒度號、非金屬夾雜物的含量以及鑄鐵的外形等級。還可用于檢測鋼材中的碳結構。

夾雜物最惡劣視場法

夾雜物	該解決方案幫助鋼材制造商測量和控制鋼材中的非金屬夾雜物（球狀氧化物、氧化鋁、硫化物、硅酸鹽）的形狀和大小。OLYMPUS Stream可以對非金屬夾雜物進行評測。評測結果自動符合國際標準。 * 有關國際標準，請參閱規格表。

鑄鐵

電鍍鑄件表面

該解決方案適用于鑄件制造商，因為他們需要通過測量和控制石墨的球化率來檢查鑄件的機械性能。使用OLYMPUS Stream，可計算石墨的大小、形狀、分布和球化率。自動生成符合國際標準的計算結果。 * 有關國際標準，請參閱規格表。

層厚測量

碳纖維織品

利用OLYMPUS Stream 層厚測量軟件，可以測量橫截面樣本的一個或多個層?？梢远x層形狀并自動測量層厚度。該解決方案可進行各種應用，例如：評測油漆涂層的厚度及對多層材料（如，合成塑料）進行厚度評測。

分布能力

PCB橫截面

該材料解決方案用于測量在通孔電鍍或垂直電鍍時鍍銅厚度的分布情況。該獨特的解決方案可以指導打印電路板（PCB）的質檢員執行所有必要的測量，以確定表示通道中的鍍銅和通道周圍區域的高度差的凹痕的深度。

報表

示例：面積法晶粒度報表

一旦執行了高級分析后，OLYMPUS Stream可以將所有生成的數據（處理的圖像、表格和圖形）使用Microsoft Word編入一個獨有的報表中。報表中使用的圖像還可以進行編輯或縮放到所需的倍率（打印倍率或有利于比較的固定倍率），甚至還可以使用詳細的縮放功能進行放大（需要Microsoft Word 2003 或更新版本）。

各種奧林巴斯數碼顯微照相裝置

DP73

DP73 是一款擁有1730 萬像素帶像素位移技術的冷卻型數碼彩色照相裝置，實現了超高的像素、卓越的感光度和精準的色彩保真度。該照相裝置可與所有的觀察法兼容，并通過采用專有的動態范圍技術拍攝對比度平衡的圖像。

DP26

該數碼照相裝置是擁有500 萬像素的高清彩色CCD 照相裝置，其優異的性能適用于絕大多數的明視場觀察。DP26 不但擁有不會產生色彩偏差的逐行掃描功能，而且還可以通過IEEE1394b 進行圖像高速傳輸。DP26 擁有優異的色彩保真度，適用于各種技術。

DP21

該彩色CCD數碼照相裝置擁有200萬像素，可通過體型小巧、操作直觀的開關板進行控制。該開關板配有12 個最為常用的測量功能，可對工業部件進行高效的觀測。

> 點擊這里查看奧林巴斯數碼照相裝置產品陣容。
> 點擊這里查看奧林巴斯數碼照相裝置產品陣容。

OLYMPUS Stream 的擴展功能可適應未來的需要

數據庫管理

當用戶需要高效瀏覽數千張圖像和過去創建的其它文件時，OLYMPUS Stream 工作組數據庫選項非常適用，它可使從圖像拍攝到數據管理的整個工作流程變得更加流暢自然。OLYMPUS Stream 配有基于Microsoft SQL Server 技術的高級客戶端服務器數據庫選項。該數據庫允許用戶把用戶自定義區域（創建數據、項目ID、部件數量、截止日期以及元數據）分成圖像區、其它文件區和文件夾區，從而確保了可以高效共享和快速檢索數據?？蔀槿魏谓M織定義該數據結構，從而使得數據的分享變得簡單輕松。該工作組數據庫屬于OLYMPUS Stream Basic 或更高版本的選項功能。

Stream文檔保存（SDS）

OLYMPUS Stream文檔保存功能是一款為單一工作站自動安裝的存儲文件夾，其結構簡單，可以安全的保存和管理圖像。該數據庫使用簡單，可以輕松快速地對圖像進行查找、分類和處理。甚至可以根據材料解決方案的結果檢索圖像。OLYMPUS Stream文檔保存功能采用的是Microsoft SQL Server Express。Stream文檔保存功能從OLYMPUS Stream Basic 版本開始可用。

簡單的網絡連接

OLYMPUS Stream NETCAM 選項允許任何授權的網絡用戶接入您的OLYMPUS Stream 計算機，并通過網絡瀏覽器實時瀏覽相同的圖像。另外，DP21 還自帶接入本地網絡的功能，讓用戶可在辦公室內或在世界各地分享工作。

Microsoft Office 2010

擁有OLYMPUS Stream，掌握最新技術。報表工具可使用最新版的Microsoft Office 程序。OLYMPUS Stream與時代同步，與未來同行。

64 位Windows 7

64 位版本的Microsoft Windows 7 是操作系統中的最新版本。OLYMPUS Stream可使用64 位計算機中的所有高級功能來進行日常工作。對于以前無法進行的高級圖像處理工作（比如對超過200 萬個目標進行同時計數），現在也可以輕松實現。
